Máy băm gỗ dạng băm trống
Ngọc Thành tư vấn, thiết kế và chế tạo máy băm gỗ dạng băm trống, phục vụ xử lý gỗ cây, gỗ bìa, đầu mẩu gỗ và phụ phẩm gỗ phù hợp thành dăm. Máy sử dụng cụm dao lắp trên trống quay, kết hợp hệ thống cấp liệu được lựa chọn theo đặc tính nguyên liệu. Cấu hình thiết bị được thiết kế theo kích thước gỗ đầu vào, quy cách dăm và năng suất yêu cầu. Máy có thể kết hợp băng tải cấp liệu, băng tải thu gom và máy sàng để hình thành hệ thống băm dăm gỗ.
MÁY BĂM GỖ DẠNG TRỐNG – DRUM WOOD CHIPPER | CƠ KHÍ NGỌC THÀNH

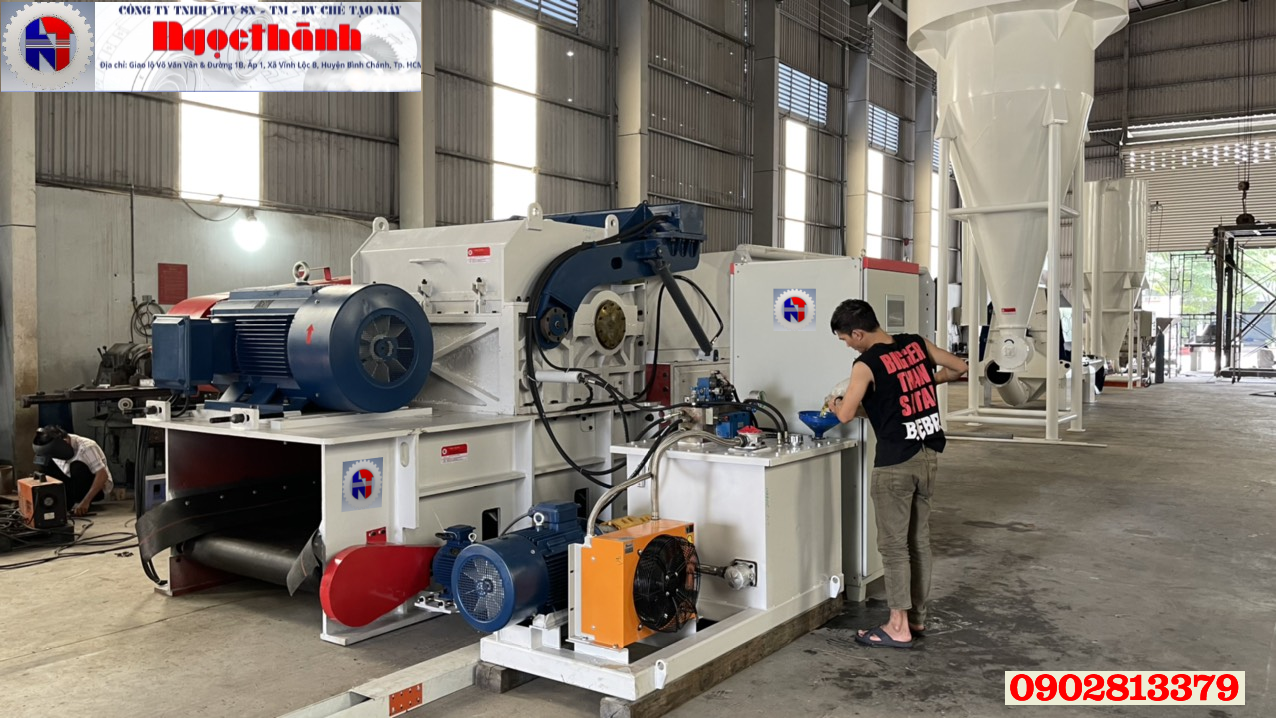

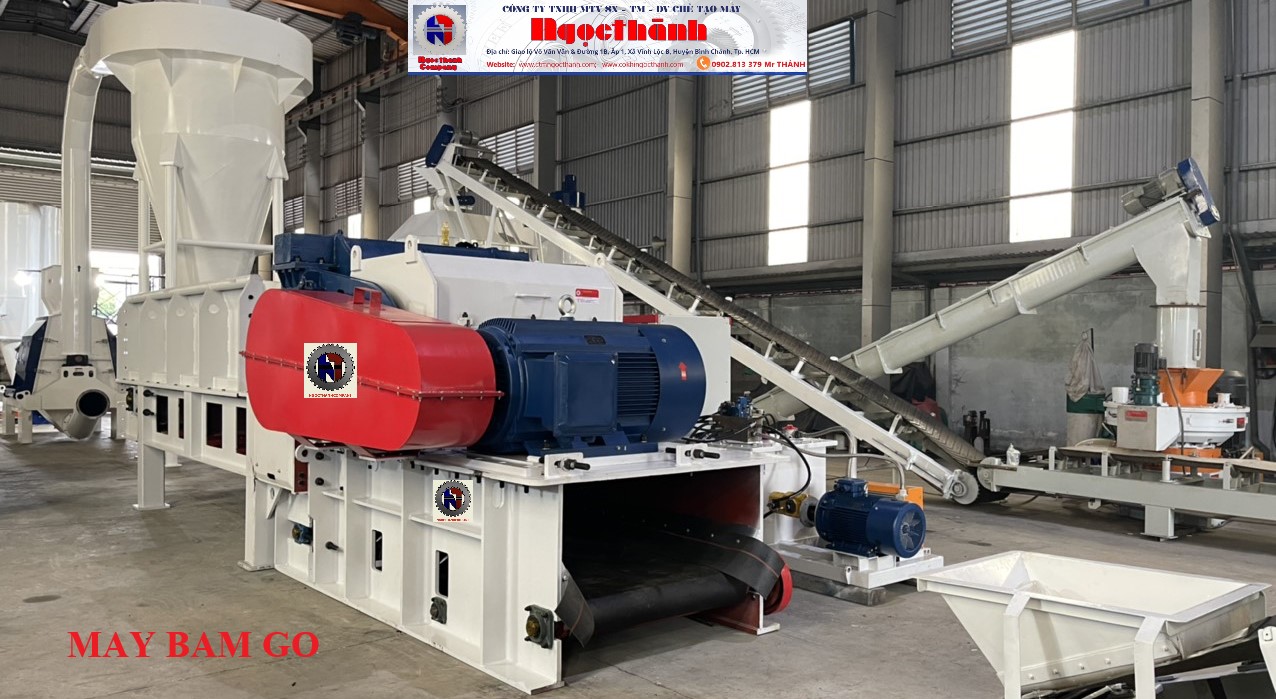

Máy băm gỗ dạng trống là thiết bị dùng để băm gỗ cây, gỗ khúc, cành nhánh, bìa gỗ và phụ phẩm chế biến gỗ thành dăm. Thiết bị được sử dụng trong dây chuyền sản xuất viên nén gỗ, chế biến nguyên liệu giấy, cung cấp nhiên liệu sinh khối và xử lý phụ phẩm ngành gỗ.
Cơ khí Ngọc Thành tư vấn, thiết kế và chế tạo máy băm gỗ dạng trống theo đặc tính nguyên liệu, năng suất yêu cầu và mặt bằng lắp đặt của khách hàng. Máy có thể hoạt động độc lập hoặc kết hợp với băng tải, máy sàng dăm, máy nghiền và hệ thống điều khiển thành dây chuyền đồng bộ.
1. Nguyên liệu phù hợp
Máy băm gỗ dạng trống có thể được thiết kế để xử lý:
* Gỗ rừng trồng như keo, tràm, bạch đàn, cao su và các loại gỗ phù hợp khác.
* Gỗ khúc, gỗ cây có kích thước nằm trong giới hạn cửa nạp.
* Bìa gỗ, đầu mẩu và phụ phẩm từ nhà máy cưa xẻ.
* Cành nhánh cây đã được chuẩn bị phù hợp với cơ cấu cấp liệu.
* Gỗ phế liệu đã loại bỏ đinh, kim loại, đá và tạp chất cứng.
Kích thước cửa nạp, đường kính gỗ tiếp nhận và cơ cấu ép liệu được lựa chọn theo từng nhóm nguyên liệu. Với gỗ cong, nhiều nhánh hoặc hình dạng không đồng đều, cần xem xét phương án sơ chế trước khi cấp vào máy.
2. Cấu tạo máy băm gỗ dạng trống
Thân máy và khung đỡ
Thân máy có kết cấu thép chịu lực, bố trí phù hợp với tải trọng và điều kiện vận hành. Khung đỡ được thiết kế để thuận tiện lắp đặt, kiểm tra và bảo trì.
Cụm trống băm và dao băm
Trống băm mang các dao cắt, phối hợp với dao kê để cắt nguyên liệu thành dăm gỗ. Vật liệu dao, số lượng dao và cách bố trí được lựa chọn theo yêu cầu công nghệ.
Cụm cấp liệu và ép liệu

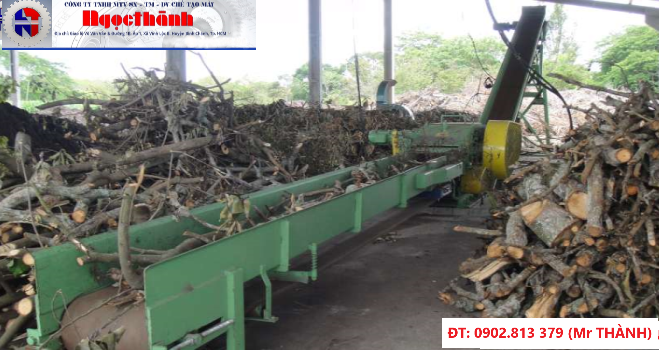

Cơ cấu cấp liệu đưa gỗ vào vùng băm. Tùy cấu hình, máy có thể sử dụng băng tải hoặc xích tải kết hợp rulô ép để giữ và đưa nguyên liệu vào dao.
Hệ thống truyền động
Động cơ chính truyền động cho trống băm. Công suất động cơ và phương án truyền động được tính toán theo loại gỗ, kích thước nguyên liệu và năng suất thiết kế.
Cụm thoát liệu
Dăm gỗ sau khi băm được đưa ra ngoài và chuyển đến công đoạn tiếp theo. Có thể kết hợp máy sàng để phân loại dăm theo yêu cầu.

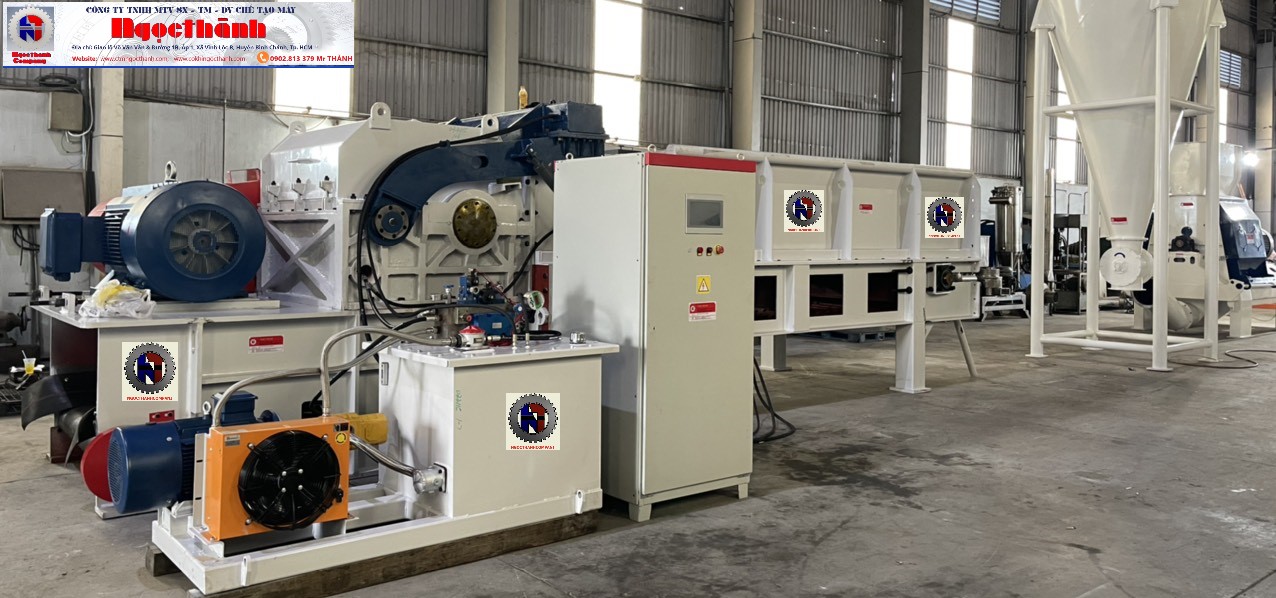

Tủ điện điều khiển
Tủ điện điều khiển các cụm truyền động, cấp liệu và thiết bị liên quan. Có thể tích hợp PLC/HMI, điều chỉnh tốc độ cấp liệu và liên động với dây chuyền theo yêu cầu.
3. Nguyên lý hoạt động
Nguyên liệu được đưa lên cơ cấu cấp liệu và chuyển đến cụm rulô ép. Rulô giữ gỗ, đồng thời đưa nguyên liệu vào trống băm đang quay.
Dao trên trống băm phối hợp với dao kê để cắt gỗ thành dăm. Dăm sau đó thoát khỏi buồng băm, được thu gom hoặc chuyển bằng băng tải đến máy sàng, kho chứa hay công đoạn chế biến tiếp theo.
Kích thước và độ đồng đều của dăm phụ thuộc vào đặc tính nguyên liệu, độ sắc của dao, khe hở dao, tốc độ cấp liệu và cấu hình máy.
4. Đặc điểm của máy băm gỗ dạng trống Ngọc Thành
* Thiết kế theo nguyên liệu thực tế và năng suất khách hàng yêu cầu.
* Cơ cấu cấp liệu được lựa chọn phù hợp với kích thước, hình dạng gỗ.
* Thuận tiện tiếp cận các vị trí kiểm tra, thay dao và bảo trì.
* Có thể kết hợp băng tải cấp liệu, băng tải ra liệu và máy sàng dăm.
* Có thể tích hợp thiết bị phát hiện kim loại trước cửa nạp.
* Tùy chọn điều khiển tự động, giám sát tải động cơ và liên động cấp liệu.
* Bố trí dây chuyền phù hợp với mặt bằng nhà xưởng và hướng di chuyển nguyên liệu.
5. Thông số thiết kế theo yêu cầu
Cơ khí Ngọc Thành tiếp nhận thông tin để lựa chọn cấu hình máy phù hợp, gồm:
* Nguyên liệu đầu vào: loại gỗ, độ ẩm, hình dạng và tỷ lệ tạp chất.
* Kích thước nguyên liệu: đường kính, chiều dài hoặc tiết diện gỗ lớn nhất.
* Năng suất yêu cầu: khối lượng nguyên liệu cần xử lý trong một giờ.
* Yêu cầu dăm đầu ra: kích thước dăm và mục đích sử dụng.
* Hệ thống cấp liệu: băng tải, xích tải hoặc phương án phù hợp khác.
* Hệ thống ra liệu: thu gom trực tiếp hoặc chuyển bằng băng tải.
* Điều khiển: vận hành độc lập hoặc kết nối với dây chuyền tự động.
* Điều kiện lắp đặt: diện tích, nguồn điện và thời gian vận hành mỗi ngày.
Năng suất thực tế thay đổi theo loại gỗ, độ ẩm, kích thước nguyên liệu, tình trạng dao và khả năng cấp liệu. Thông số kỹ thuật cụ thể được xác định trong quá trình tư vấn và thống nhất cấu hình.
6. Ứng dụng trong dây chuyền chế biến gỗ
Dây chuyền sản xuất viên nén gỗ
Máy băm gỗ dạng trống xử lý gỗ nguyên liệu thành dăm trước khi chuyển sang các công đoạn nghiền, sấy, ép viên, làm nguội và đóng bao theo thiết kế công nghệ.
Chế biến nguyên liệu giấy
Máy tạo dăm gỗ phục vụ khâu chuẩn bị nguyên liệu. Kích thước và chất lượng dăm cần đáp ứng yêu cầu tiếp nhận của nhà máy giấy.
Sản xuất nhiên liệu sinh khối
Dăm gỗ được sử dụng làm nhiên liệu cho các hệ thống lò đốt, lò hơi hoặc thiết bị nhiệt có cấu hình phù hợp.
Xử lý phụ phẩm chế biến gỗ
Máy giúp giảm kích thước bìa gỗ, đầu mẩu và phụ phẩm, thuận tiện cho việc thu gom, vận chuyển và tận dụng làm nguyên liệu sản xuất.
7. Lưu ý khi lựa chọn và vận hành
* Chọn máy theo kích thước gỗ lớn nhất và năng suất thực tế cần đạt.
* Làm rõ yêu cầu dăm đầu ra trước khi thống nhất cấu hình.
* Loại bỏ kim loại, đá và vật lạ trước khi đưa nguyên liệu vào máy.
* Kiểm tra dao băm, dao kê và các chi tiết giữ dao theo hướng dẫn.
* Trang bị che chắn, nút dừng khẩn cấp và quy trình vận hành phù hợp.
* Ngắt và khóa nguồn điện trước khi vệ sinh, thay dao hoặc bảo trì.
* Chỉ vận hành máy khi người sử dụng đã được hướng dẫn đầy đủ.
8. Tư vấn, thiết kế và chế tạo máy băm gỗ dạng trống
Cơ khí Ngọc Thành cung cấp giải pháp máy băm gỗ dạng trống và các thiết bị phối hợp như băng tải cấp liệu, máy sàng dăm, máy nghiền gỗ, máy sấy và dây chuyền sản xuất viên nén.
Khách hàng vui lòng cung cấp hình ảnh nguyên liệu, kích thước gỗ lớn nhất, năng suất mong muốn và yêu cầu dăm đầu ra để được tư vấn cấu hình, phương án bố trí và báo giá phù hợp.
CƠ KHÍ NGỌC THÀNH – TƯ VẤN, THIẾT KẾ VÀ CHẾ TẠO MÁY
Website: cokhingocthanh.com – mayepviennen.vn
Con lăn dao, bằng thép đúc nguyên khối, cải thiện độ cứng của thiết bị, giúp việc băm nhỏ dễ dàng và hiệu quả hơn. Rôto con lăn dao trải qua thử nghiệm cân bằng động để máy chạy ổn định hơn.
Bộ phận mài mòn của máy này chủ yếu là dao bay. Chúng tôi sử dụng vật liệu cacbua xi măng, chống mài mòn và có tuổi thọ cao. Nó làm giảm việc tháo rời và lắp ráp thường xuyên của dao và các liên kết mài, do đó giảm chi phí vận hành.
Con lăn dao, bằng thép đúc nguyên khối, cải thiện độ cứng của thiết bị, giúp việc băm nhỏ dễ dàng và hiệu quả hơn. Rôto con lăn dao trải qua thử nghiệm cân bằng động để máy chạy ổn định hơn.
Bộ phận mài mòn của máy này chủ yếu là dao bay. Chúng tôi sử dụng vật liệu cacbua xi măng, chống mài mòn và có tuổi thọ cao. Nó làm giảm việc tháo rời và lắp ráp thường xuyên của dao và các liên kết mài, do đó giảm chi phí vận hành.
Con lăn dao, bằng thép đúc nguyên khối, cải thiện độ cứng của thiết bị, giúp việc băm nhỏ dễ dàng và hiệu quả hơn. Rôto con lăn dao trải qua thử nghiệm cân bằng động để máy chạy ổn định hơn.
Bộ phận mài mòn của máy này chủ yếu là dao bay. Chúng tôi sử dụng vật liệu cacbua xi măng, chống mài mòn và có tuổi thọ cao. Nó làm giảm việc tháo rời và lắp ráp thường xuyên của dao và các liên kết mài, do đó giảm chi phí vận hành.
Con lăn dao, bằng thép đúc nguyên khối, cải thiện độ cứng của thiết bị, giúp việc băm nhỏ dễ dàng và hiệu quả hơn. Rôto con lăn dao trải qua thử nghiệm cân bằng động để máy chạy ổn định hơn.
Bộ phận mài mòn của máy này chủ yếu là dao bay. Chúng tôi sử dụng vật liệu cacbua xi măng, chống mài mòn và có tuổi thọ cao. Nó làm giảm việc tháo rời và lắp ráp thường xuyên của dao và các liên kết mài, do đó giảm chi phí vận hành.
