Máy sấy thùng quay là thiết bị dùng để giảm độ ẩm nguyên liệu thông qua quá trình trao đổi nhiệt trong thùng sấy chuyển động quay. Thiết bị còn được gọi là máy sấy trống quay, thường được bố trí trong dây chuyền chế biến sinh khối, sản xuất viên nén và xử lý phụ phẩm nông nghiệp.

Ngọc Thành tư vấn, thiết kế và chế tạo máy sấy thùng quay theo đặc tính nguyên liệu, năng suất yêu cầu và điều kiện lắp đặt thực tế của từng nhà máy.

1. Máy sấy thùng quay dùng để làm gì?

Máy sấy thùng quay giúp đưa nguyên liệu có độ ẩm cao về mức phù hợp cho các công đoạn tiếp theo như nghiền, ép viên, phối trộn hoặc bảo quản.

Việc lựa chọn cấu hình sấy cần dựa trên độ ẩm đầu vào, độ ẩm đầu ra, kích thước nguyên liệu và khả năng chịu nhiệt của sản phẩm.

Sấy nguyên liệu phục vụ sản xuất viên nén

Máy có thể được bố trí trước công đoạn nghiền tinh hoặc ép viên tùy thiết kế công nghệ. Kiểm soát độ ẩm phù hợp giúp quá trình cấp liệu và ép viên ổn định hơn.

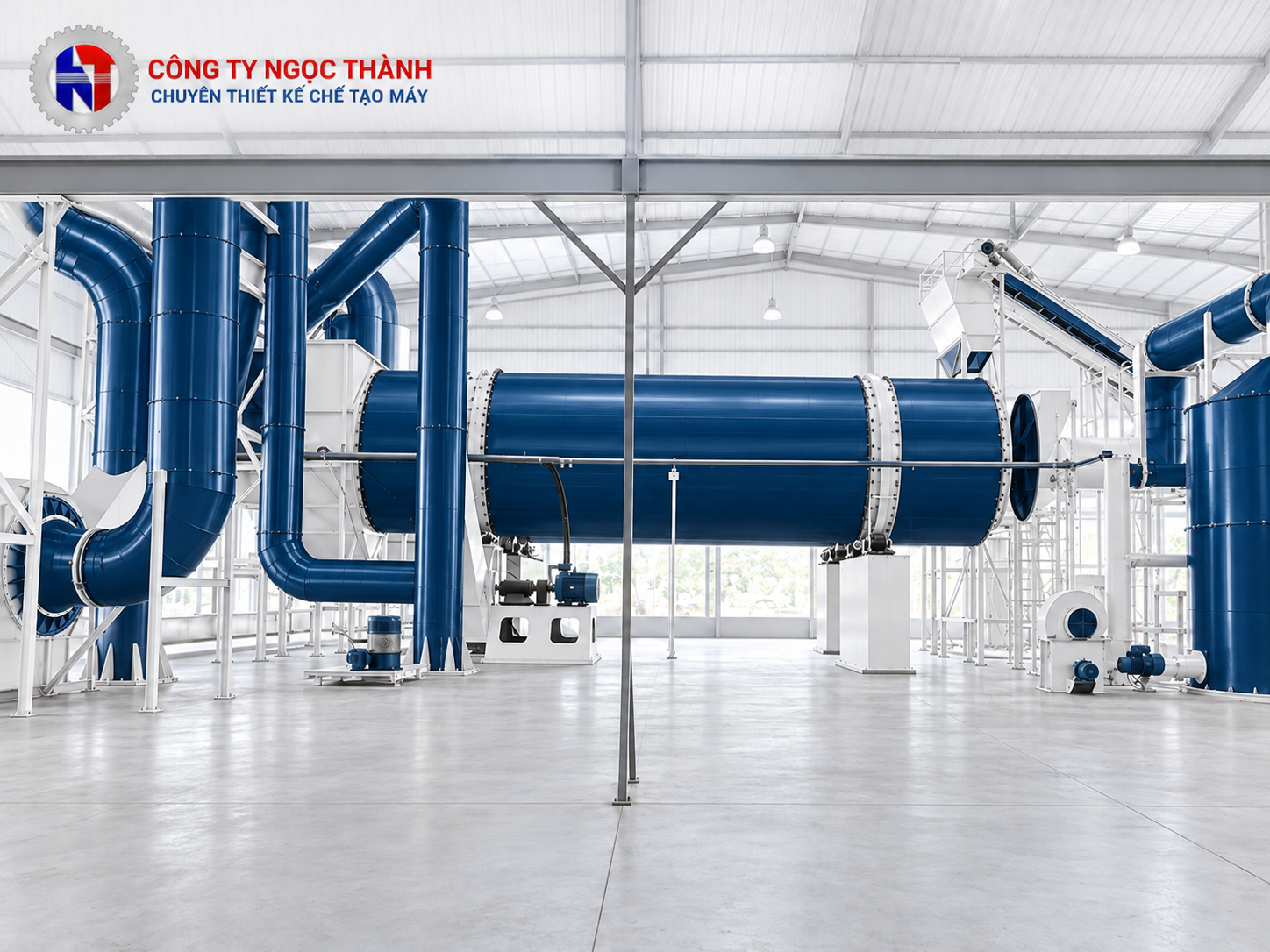

Sấy phụ phẩm nông nghiệp và sinh khối

Hệ thống có thể được thiết kế cho các nhóm nguyên liệu:

* Mùn cưa và dăm gỗ có kích thước phù hợp.
* Bã mía và phụ phẩm thực vật.
* Bã mì sau công đoạn tách nước.
* Xơ dừa, mụn dừa đã qua xử lý phù hợp.
* Các loại sinh khối khác sau khi khảo sát hoặc thử nghiệm mẫu.

Nguyên liệu dạng sợi dài, dễ bết dính hoặc có kích thước không đồng đều có thể cần băm, nghiền, tách nước hoặc đánh tơi trước khi sấy.

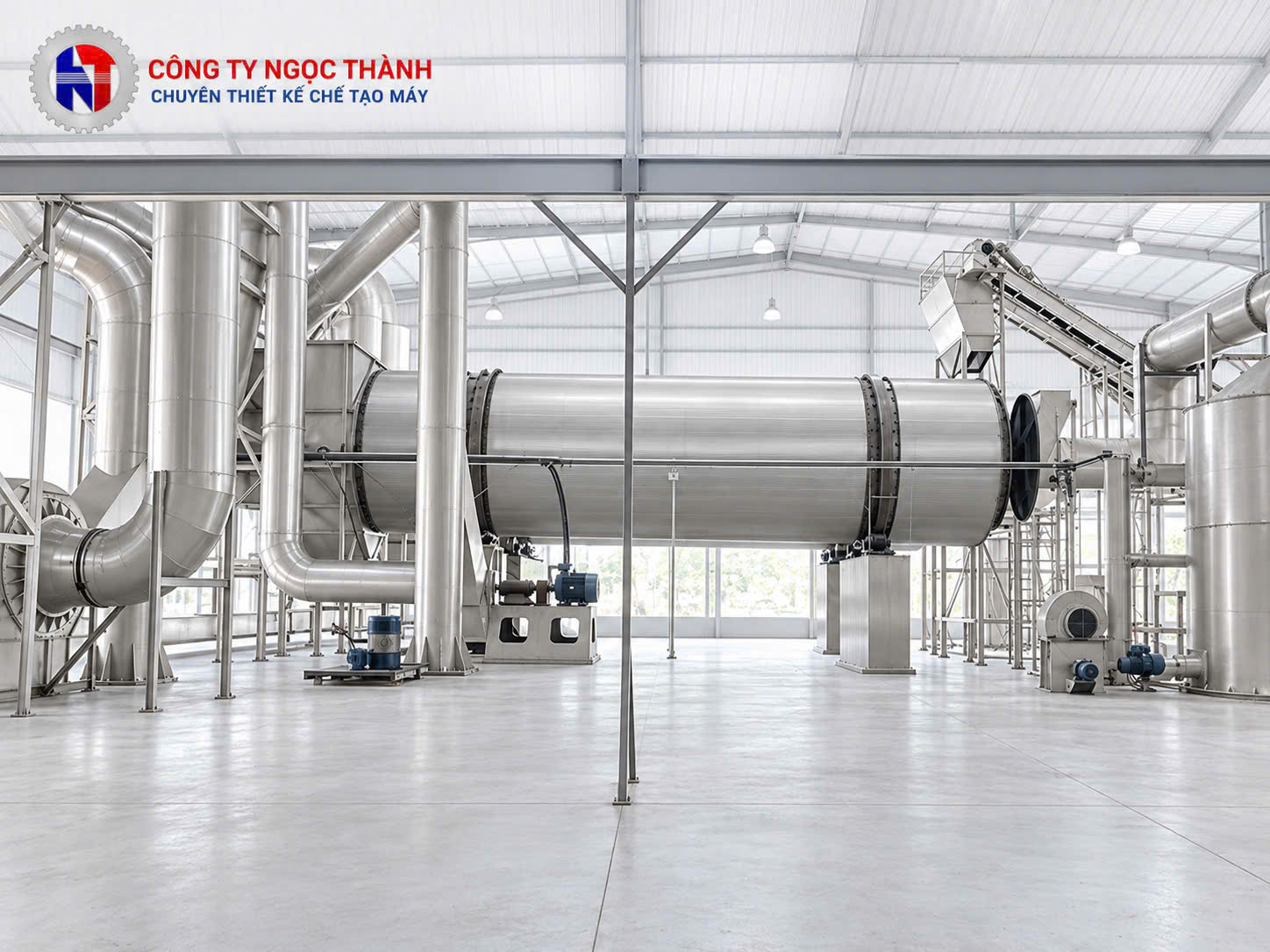

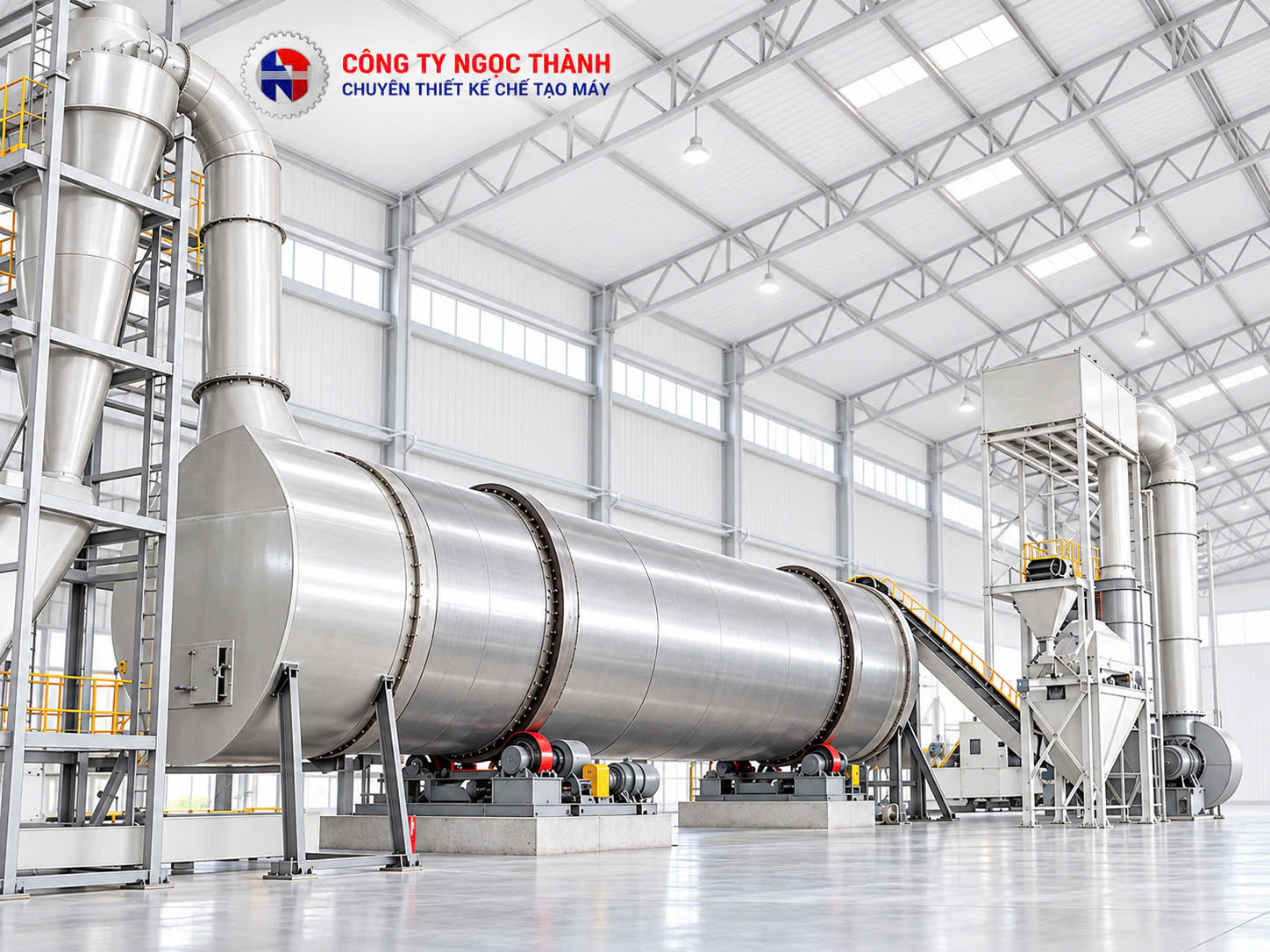

2. Cấu tạo hệ thống máy sấy thùng quay

Cụm tiếp nhận và cấp liệu

Cụm cấp liệu có thể gồm phễu chứa, băng tải hoặc vít tải. Tốc độ cấp liệu được điều chỉnh để phù hợp với khả năng xử lý của thùng sấy.

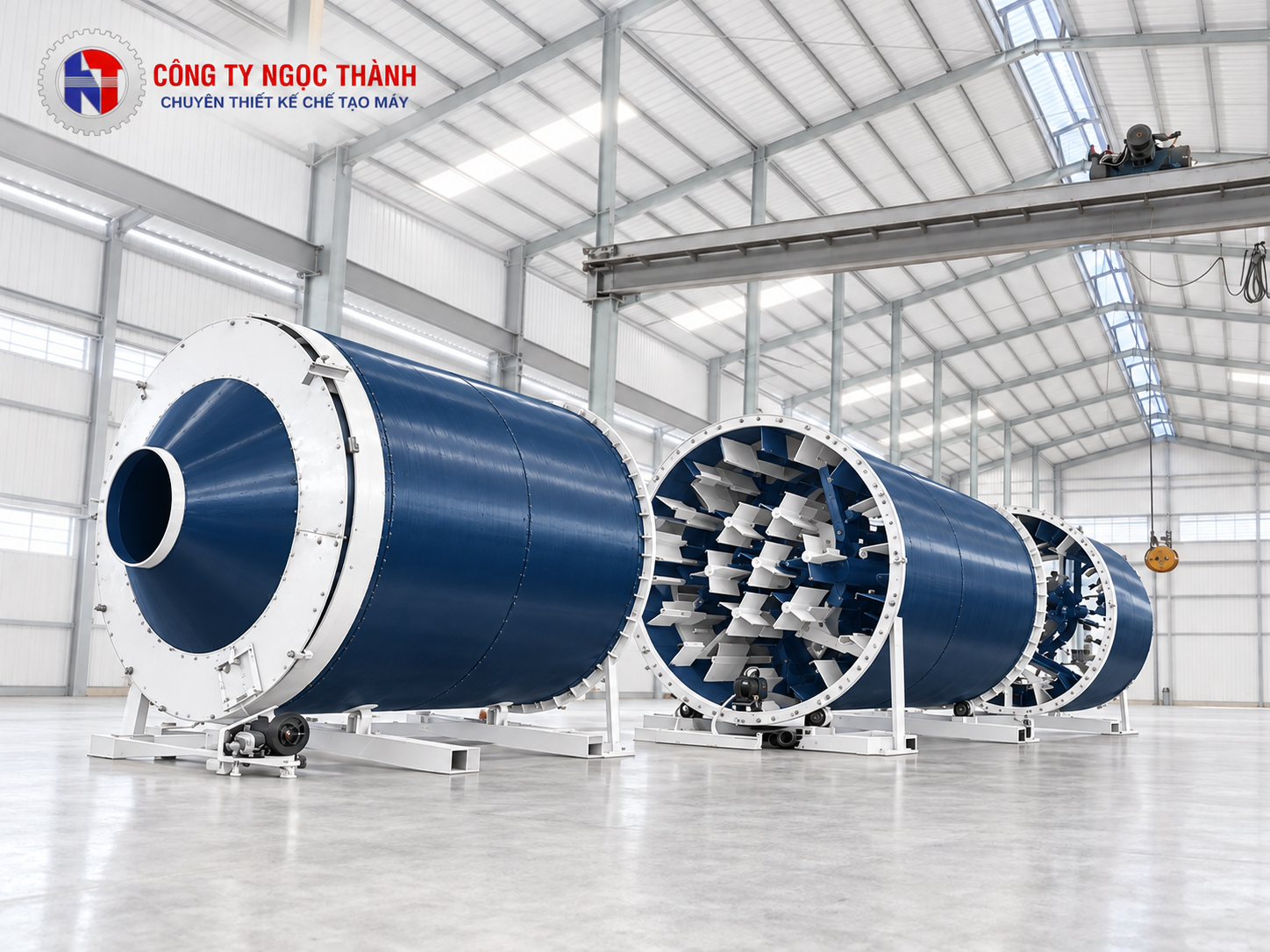

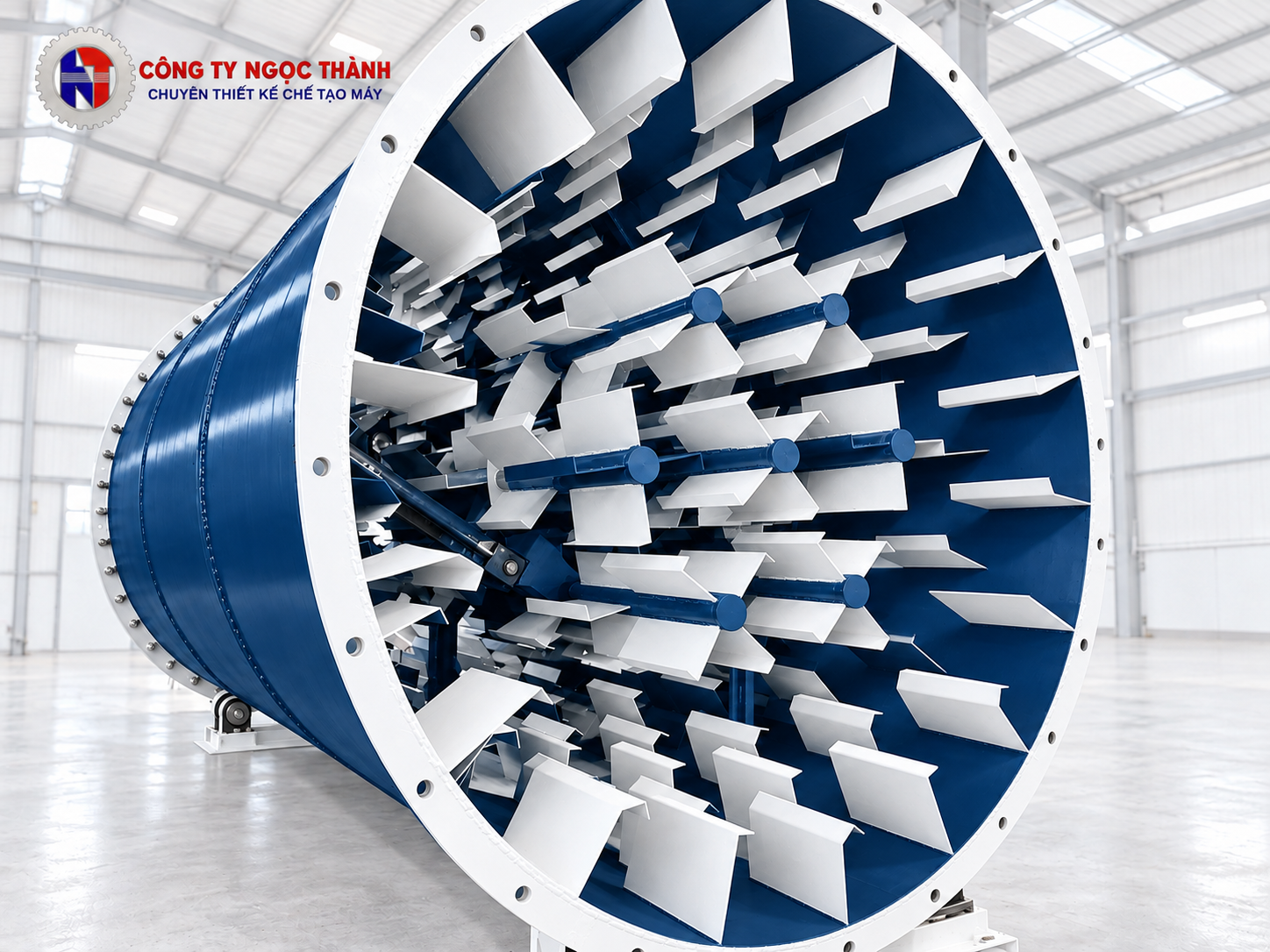

Thùng sấy và cánh đảo liệu

Thùng sấy được chế tạo dạng trụ, bên trong bố trí cánh nâng và đảo liệu theo đặc tính nguyên liệu. Khi thùng quay, nguyên liệu được nâng lên và phân tán, tăng khả năng tiếp xúc với dòng khí sấy.

Đường kính, chiều dài, chiều dày thân thùng và kết cấu cánh đảo được lựa chọn theo yêu cầu công nghệ.

Bộ truyền động và cụm đỡ

Hệ thống gồm động cơ, hộp giảm tốc, cơ cấu truyền động, vành đai và con lăn đỡ theo thiết kế. Tốc độ quay có thể điều chỉnh bằng biến tần khi cấu hình yêu cầu.

Nguồn cấp nhiệt

Tùy mục đích sử dụng, hệ thống có thể lựa chọn:

* Lò đốt sinh khối kết hợp buồng hòa trộn khí nóng.
* Bộ trao đổi nhiệt để cấp khí nóng gián tiếp.
* Các nguồn nhiệt khác phù hợp với điều kiện nhà máy.

Phương án cấp nhiệt được lựa chọn theo yêu cầu chất lượng sản phẩm và mức độ cho phép tiếp xúc với khí đốt.

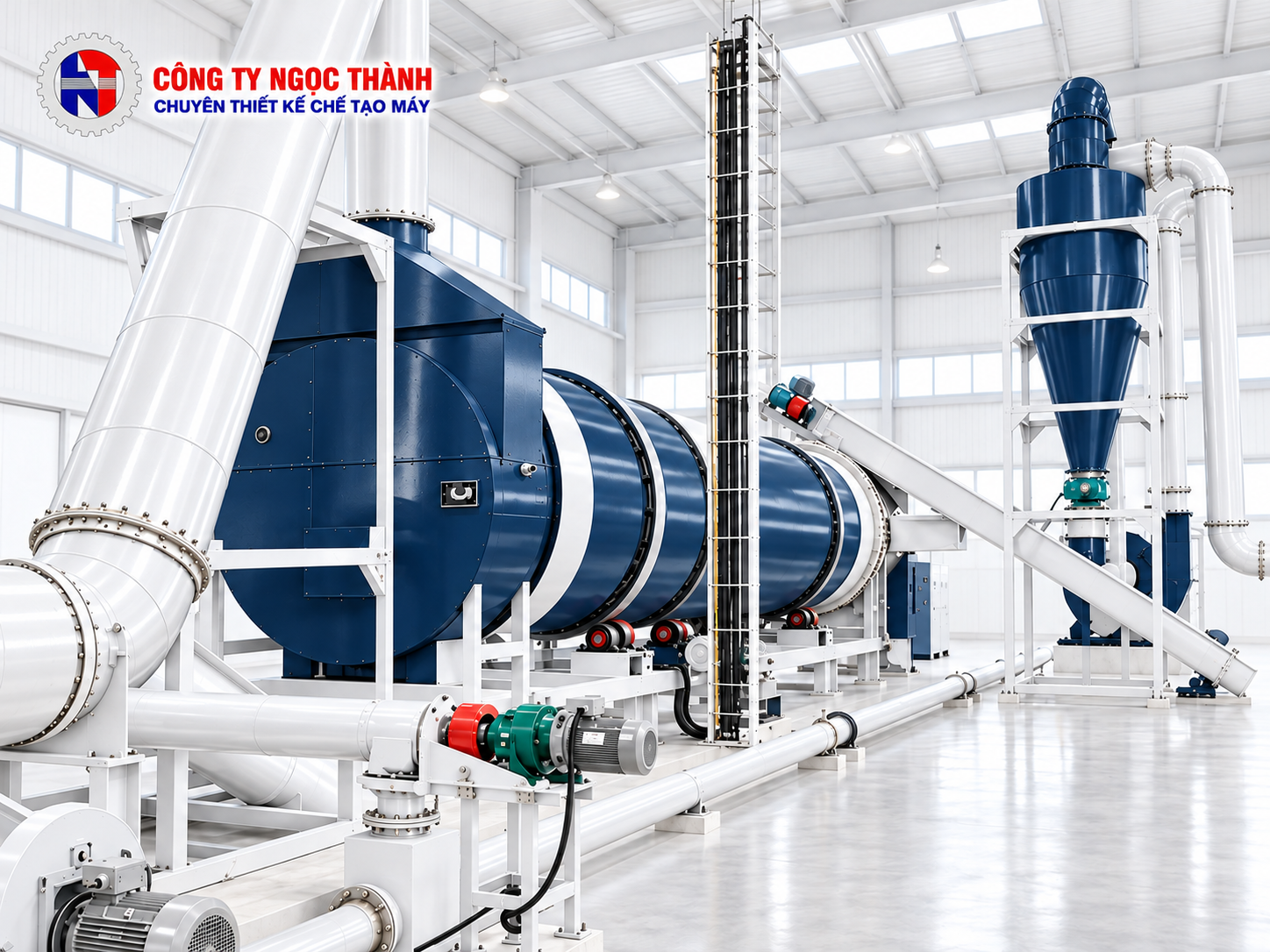

Quạt hút và thiết bị thu hồi bụi

Quạt hút tạo dòng khí đi qua hệ thống sấy. Cyclone, bộ lọc bụi và van xả liệu được lựa chọn theo lưu lượng khí, nhiệt độ, độ ẩm và đặc tính bụi.

Với nguyên liệu dễ cháy, phương án thiết kế cần xem xét kiểm soát nhiệt độ, tia lửa và tích tụ bụi tại các vị trí liên quan.

Tủ điện điều khiển

Hệ thống có thể trang bị tủ điện điều khiển độc lập hoặc PLC/HMI theo yêu cầu. Các chức năng có thể gồm điều chỉnh cấp liệu, tốc độ quay, lưu lượng quạt và giám sát nhiệt độ.

3. Nguyên lý hoạt động của máy sấy thùng quay

Nguyên liệu được cấp vào thùng sấy với lưu lượng phù hợp. Nguồn nhiệt cung cấp dòng khí nóng để trao đổi nhiệt và làm bay hơi nước trong nguyên liệu.

Trong quá trình quay, các cánh bên trong thùng nâng và đảo nguyên liệu. Nguyên liệu di chuyển dọc thân thùng, giảm độ ẩm rồi được thu hồi tại đầu ra.

Dòng khí mang theo hơi nước và bụi đi qua thiết bị thu hồi, xử lý theo cấu hình hệ thống.

Sơ đồ công nghệ tham khảo:

Cấp liệu → Thùng sấy quay → Thu hồi sản phẩm → Chuyển sang công đoạn tiếp theo.

Đường khí sấy:

Nguồn cấp nhiệt → Thùng sấy → Thiết bị thu hồi bụi → Quạt hút → Công đoạn xử lý và thoát khí theo thiết kế.

4. Thông số kỹ thuật thiết kế theo yêu cầu

Ngọc Thành lựa chọn thông số máy sấy thùng quay dựa trên dữ liệu thực tế của từng dự án:

* Nguyên liệu sấy: xác định theo mẫu và đặc tính vật liệu.
* Năng suất: tính theo lượng nguyên liệu đầu vào hoặc lượng thành phẩm đầu ra.
* Độ ẩm đầu vào: xác định từ nguyên liệu thực tế.
* Độ ẩm đầu ra: theo yêu cầu công đoạn tiếp theo.
* Kích thước thùng sấy: tính toán theo tải sấy và thời gian lưu.
* Công suất nhiệt: tính theo lượng nước cần bay hơi và tổn thất hệ thống.
* Công suất điện: tổng hợp theo động cơ thùng quay, quạt, cấp liệu và thiết bị phụ trợ.
* Vật liệu chế tạo: thép carbon, inox hoặc kết hợp theo vị trí sử dụng.
* Nguồn nhiệt: lựa chọn theo nhiên liệu và yêu cầu sản phẩm.
* Điều khiển: tủ điện, biến tần, PLC/HMI theo cấu hình đặt hàng.

Năng suất thực tế phụ thuộc vào nguyên liệu, độ ẩm, kích thước hạt và chế độ vận hành. Khi yêu cầu báo giá, khách hàng cần nêu rõ năng suất tính theo đầu vào hay thành phẩm đầu ra.

5. Lợi ích khi thiết kế đồng bộ hệ thống sấy

Phù hợp với nguyên liệu thực tế

Cánh đảo, cơ cấu cấp liệu và chế độ nhiệt được lựa chọn theo tính chất nguyên liệu, giúp hạn chế tình trạng cấp liệu không đều hoặc sấy không đạt yêu cầu.

Thuận tiện kết nối dây chuyền

Máy sấy có thể kết hợp với máy băm gỗ, máy nghiền búa, máy vắt nước trục vít, silo chứa và máy ép viên để hình thành dây chuyền phù hợp.

Chủ động điều chỉnh vận hành

Tùy cấu hình, người vận hành có thể điều chỉnh lưu lượng cấp liệu, tốc độ quay và các thông số nhiệt để thích ứng với sự thay đổi của nguyên liệu.

Thuận tiện bảo trì

Vị trí cửa kiểm tra, cụm truyền động, con lăn và thiết bị phụ trợ được bố trí theo mặt bằng để phục vụ kiểm tra, vệ sinh và bảo dưỡng.

6. Cách lựa chọn máy sấy thùng quay

Để lựa chọn thiết bị, khách hàng nên cung cấp:

* Tên nguyên liệu và hình ảnh thực tế.
* Kích thước nguyên liệu sau băm hoặc nghiền.
* Độ ẩm đầu vào và độ ẩm đầu ra mong muốn.
* Năng suất đầu vào hoặc năng suất thành phẩm theo giờ.
* Nhiên liệu và nguồn nhiệt sẵn có.
* Thời gian vận hành mỗi ngày.
* Mặt bằng lắp đặt và nguồn điện.
* Yêu cầu về vật liệu tiếp xúc với sản phẩm.
* Yêu cầu thu hồi bụi, điều khiển và kết nối dây chuyền.

Đối với nguyên liệu có độ ẩm cao, có thể xem xét tách nước cơ học trước khi sấy để giảm lượng nước phải bay hơi.

7. Báo giá máy sấy thùng quay

Giá máy sấy thùng quay phụ thuộc vào kích thước thùng, năng suất, công suất nhiệt, vật liệu chế tạo và phạm vi cung cấp.

Báo giá cần làm rõ các hạng mục: máy sấy, nguồn cấp nhiệt, cấp liệu, thu hồi sản phẩm, xử lý bụi, tủ điện, lắp đặt và chạy thử.

Khách hàng có thể gửi mẫu nguyên liệu hoặc thông tin vận hành để Ngọc Thành tư vấn cấu hình và lập báo giá phù hợp.

8. Câu hỏi thường gặp

Máy sấy thùng quay có sấy được cả mùn cưa và dăm gỗ không?

Có thể thiết kế cho từng loại nguyên liệu. Tuy nhiên, mùn cưa và dăm gỗ khác nhau về kích thước, khối lượng riêng và thời gian sấy nên cần kiểm tra khả năng phù hợp trước khi dùng chung một hệ thống.

Một máy có thể sấy nhiều loại sinh khối không?

Có thể nếu đặc tính nguyên liệu nằm trong phạm vi thiết kế. Khi thay đổi nguyên liệu, cần đánh giá lại chế độ cấp liệu, nhiệt độ và thời gian lưu.

Máy có thể kết nối với dây chuyền ép viên không?

Có. Hệ thống sấy có thể tích hợp với các công đoạn nghiền, chứa liệu và ép viên theo sơ đồ công nghệ của nhà máy.

Muốn báo giá cần cung cấp thông tin gì?

Thông tin quan trọng gồm loại nguyên liệu, độ ẩm đầu vào, độ ẩm đầu ra, năng suất yêu cầu và nguồn nhiệt dự kiến.

9. Tư vấn máy sấy thùng quay Ngọc Thành

Ngọc Thành nhận tư vấn, thiết kế, chế tạo, lắp đặt và chạy thử máy sấy thùng quay cùng các thiết bị phụ trợ theo phạm vi hợp đồng.

Quý khách vui lòng liên hệ qua hotline, Zalo hoặc biểu mẫu trên website, gửi thông tin nguyên liệu và năng suất mong muốn để được tư vấn phương án phù hợp.
